구조 해석 및 최적화 소프트웨어, nTopology
2023-03-18 4,333 18

주요 CAE 소프트웨어 소개



■ 개발 : nTopology, http://www.ntopology.com
■ 자료 제공 : 하비스탕스, 02-3144-0119, http://www.harvestance.com


미국 nTopology사에서 개발한 nTopology 소프트웨어는 차세대 제조를 위한 디자인 및 엔지니어링 소프트웨어이다. 음함수 모델링(Implicit Modeling) 기반의 설계를 통하여 실패 없이 자유로운 디자인을 생성할 수 있다.

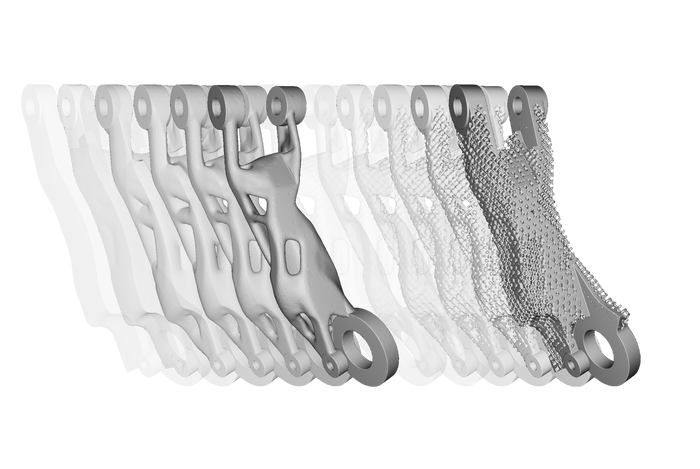

자동차, 항공우주, 의료 및 디자인 산업 등에 적용할 수 있는 초경량, 고성능 맞춤화 제품 디자인을 위한 다양한 래티스(Lattice) 구조부터 위상 최적화(Topology Optimization), 컨포멀 텍스처링/리빙 기능을 제공하고 있다.

또한, Static Analysis를 통한 시뮬레이션 결과 등 다양한 데이터를 디자인에 반영할 수 있어, 디자인과 엔지니어링을 함께 진행하여 효율적이고 경쟁력 있게 제품을 개발할 수 있다.


1. 주요 특징
nTopology는 엔지니어들이 고성능 파트를 빠르게 생성할 수 있는 Computational Modeling 플랫폼이다. 음함수 모델링(Implicit Modeling) 기반의 nTopology는 형상의 복잡도, 사이즈에 상관없이 신속하게 오류 없이 고성능 제품 디자인을 완성한다.
래티스 설계, 위상 최적화, 구조 해석 기능과 해석 결과를 반영할 수 있는 Field/Data-Driven Design 기능을 통해 차세대 엔지니어링 설계를 진행할 수 있다. 조직 내에서 효율적인 작업을 수행할 수 있도록 nTopology는 커스텀 워크플로를 생성할 수 있으며, 이 모든 워크플로는 조직 내에서 다른 사용자와 공유할 수 있다.

2. 주요 기능


■ Implicit Modeling : 음함수 기반의 모델링을 통해 기하학적인 디자인 생성과 불리언(Boolean), 스무딩(Smoothing) 등 디자인 편집을 빠르고 깨짐 없이 진행할 수 있으며, 맞춤형 디자인이나 지그, 픽스처 설계를 신속하고 정확하게 진행 가능
■ Lattice Design : 경량화/ 맞춤 디자인을 위한 다양한 격자 구조 및 표면적을 극대화해 열 교환 성능을 향상할 수는 TPMS 구조 등을 통하여 고성능 파트 설계 가능
■ Field/Data Driven Design : 시뮬레이션 결과 및 객체 데이터 등 다양한 데이터를 래티스(Lattice)나 리브 등에 적용하여 디자인을 최적화/ 다양화할 수 있음
■ Conformal Ribbing & Texturing : 제품의 심미성을 향상시키거나 구조적으로 보강할 수 있도록 텍스쳐링이나 리빙 기능을 지원하며, 표면을 따라 부드럽고 컨포멀하게 디자인이 가능
■ Topology Optimization : Stress, Displacement와 같은 구조적 반응과 형상에 대한 목표와 제약 조건 설정
■ Simulation : 제품의 구조적 성능 분석을 위하여 Static Analysis부터 Modal, Thermal, Buckling Analysis 기능을 제공. 더불어 복잡한 격자구조의 신속한 해석을 위하여 Beam Element, Homogenization 해석 기능을 제공
■ Custom Workflow 생성 : 반복되는 워크플로나 맞춤형 프로세스를 단일 워크플로(Block)로 생성할 수 있으며, 이 모든 커스텀 block은 조직 내에서 다른 사용자와 공유하여 사용 가능


3. 도입 효과
nTopology의 음함수 모델링, 다양한 패턴(Lattice, Texturing, Rib), 위상최적화 기능과 해석 기능을 통해 기존 제품의 성능이나 디자인을 향상하는 것부터 새로운 제품을 신속하고 경쟁력 있게 디자인할 수 있다. 최적화 설계나 Data-Driven Design을 통해 파트의 중량을 감소하거나 일체화를 통한 조립이나 볼팅 공정 등을 단축할 수 있으며, 3차원의 곡면 구조를 적용한 고성능 열교환부 등 엔지니어링 제품 설계를 진행할 수 있다.

끝으로 nTopology의 Computational Modeling 기능을 통해 사용자는 정확한 수치와 완전한 제어를 통해 설계와 엔지니어링을 진행할 수 있고, 이 모든 워크플로를 사용자가 맞춤화하여 단일 워크플로를 제작하여 반복 작업을 단축 가능하며, 제작된 워크플로는 조직 또는 팀 내에 다른 사용자와 공유하여 사용하여 효율적이고 신속하게 협업할 수 있다.




좀더 자세한 내용은 'CAE가이드 V1'에서 확인할 수 있습니다.

상세 기사 보러 가기

최경화 kwchoi@cadgraphics.co.kr


출처 : CAE가이드 V1
