피로내구 해석 소프트웨어, Endurica
■ 개발 : Endurica LLC, endurica.com
■ 자료 제공 : 브이이엔지, 031-718-8501, http://www.veng.co.kr

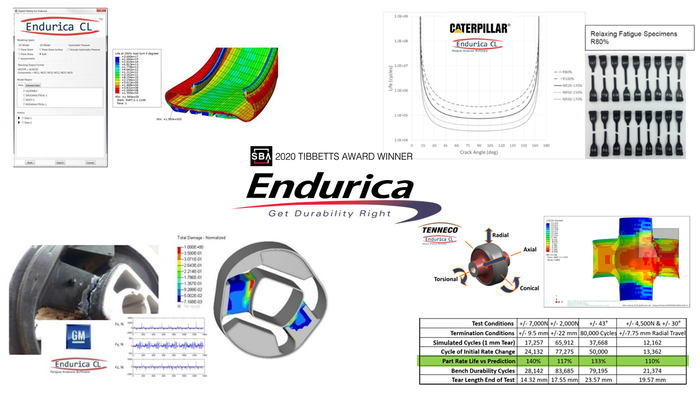

Endurica(에듀리카)는 Endurica LLC에서 개발한 고무 내구수명 해석 소프트웨어이다. Endurica LLC는 2008년도에 설립된 고무 내구에 대한 전문업체로, 고무 내구수명 해석에 대한 상용 솔루션인 Endurica CL을 개발하였다. Endurica에서 제공하는 해석 솔루션은, Endurica CL, Endurica DT, Endurica EIE 및 fe-safe/Rubber로 크게 4가지가 있다.
1. 제품군
(1) Endurica CL
Endurica CL은 고무 내구에 특화된 해석 솔루션으로 단일 내구 사이클에 대한 신뢰성 있는 내구수명을 예측한다. 구조 해석 결과로부터 손상 평면 방향에서 크랙 진전 속도를 통한 손상도를 계산하고, 각각의 구조 해석 솔버에 맞는 결과 파일을 제공한다.
(2) Endurica DT
Endurica DT는 Endurica CL과 함께 사용되며, 여러 가지 중첩된 내구 시나리오에서 손상도가 누적되는 것을 고려할 수 있다. 또한 구조 해석과 크랙 진전 해석의 동시 해석(co-simulation)으로 손상 누적에 따른 점진적 강성 저하를 반영하여 내구수명을 예측한다.
(3) Endurica EIE
시간 이력 하중(time history load)에 대한 효율적인 압축 엔진으로, 전체 시간에 대해 비선형 응력해석을 수행하는 대신, 참고 하중에 대한 결과를 조합하여 전체 시간의 응력 이력을 예측한다. 실하중 이력(real load history)을 반영하여 좀 더 사실적인 해석을 하는 경우, 막대한 계산 비용이 소요되는 비선형 응력 해석 결과를, 최소의 계산 비용으로 충분한 신뢰성을 갖고 예측할 수 있다.
(4) fe-safe/Rubber
다쏘시스템 시뮬리아의 포트폴리오로써, 범용 내구 해석 툴인 fe-safe 환경에서의 고무 내구해석(Endurica CL)을 지원한다.
2. 도입 효과
■ 피로 수명 및 파손 위치 계산
■ 내구성을 얻기 위한 재료, 형상 및 하중 문제를 진단하고 해결
■ 초안 품질 및 고정확도 시뮬레이션을 모두 지원하여 목표와 예산에 맞는 범위
■ 디지털 트윈 애플리케이션을 위한 실시간 하중 처리 속도 달성 등
좀더 자세한 내용은 'CAE가이드 V1'에서 확인할 수 있습니다.
