리커다인 2026 : 접촉·포스 성능 향상 및 MFBD 후처리, 산업별 툴킷 기능 강화

개발 및 공급 : 펑션베이
주요 특징 : 지속적인 솔버 개발을 통해 접촉 기능 및 Joint, Force 기능 향상, MFBD 후처리와 제어 코시뮬레이션 안정성 개선, 다양한 산업군 맞춤 툴킷의 기능 개선 등
사용 환경(OS) : 64비트 윈도우 10/11

2025년 11월, 리커다인 2026(RecurDyn 2026)이 새롭게 출시되었다. 지속적인 솔버 개선을 통해 이번 버전에서도 다양한 솔버 관련 기능이 강화되었다. 접촉 성능과 Joint, Force의 기능 향상이 이루어졌으며, 유연체를 포함한 동역학 모델의 후처리가 강화되었다. 또한, 다양한 산업군 별 툴킷의 지속적인 개발을 통해 이번에도 다양한 기능 개선이 이루어졌다.

이러한 개선 사항을 좀 더 자세히 소개하면 다음과 같다.

솔버

접촉(Contact)

리커다인의 강력한 접촉 요소인 지오 콘택트(Geo Contact)의 다양한 성능이 향상되어, 더욱 정밀한 접촉 해석이 가능해졌다. Contact Stiffness 타입이 추가되어 다양한 방법으로 접촉 특성을 정의할 수 있게 되었다.

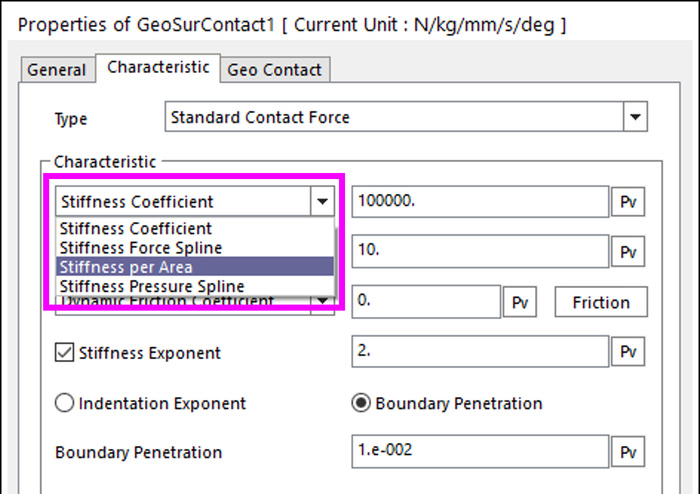

그림 1. Stiffness 타입 추가 : per Area, Pressure Spline

또한, 접촉 해석의 정밀도를 더욱 향상시켰다. 특히, 더 작은 크기의 접촉 패치(patch)를 사용할 수 있도록 하여 접촉면을 세밀하게 정의할 수 있게 되었으며, 이를 통해 해석의 정확도를 높일 수 있게 되었다. 또한, 구(sphere) 형상에 대한 접촉 정의 시 다중 접촉점 옵션이 새롭게 추가되어, 다양한 조건에서 보다 정밀한 접촉 및 마찰 해석이 가능해졌다.

리커다인 2026에서는 리커다인 프로페셔널(RecurDyn Professional)의 모든 접촉 개체에 대해 사용자가 정의한 조건에 따라 활성화 혹은 비활성화할 수 있는 옵션이 추가되었다. 이를 통해 추가적인 모델링 수고 없이, 해석 중에도 조건에 따라 편리하게 접촉을 활성화 또는 비활성화할 수 있게 되었다.

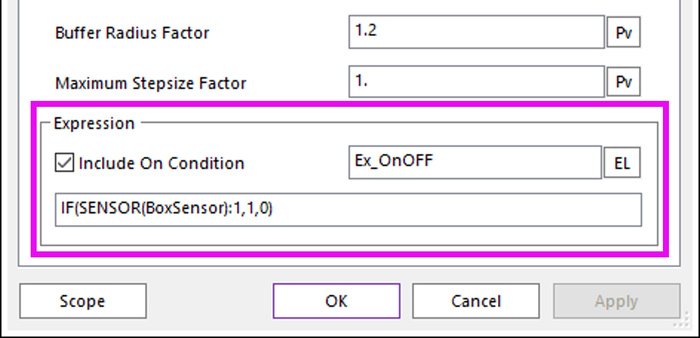

그림 2. 접촉의 조건부 활성화 지원

조인트(Joint) 및 포스(Force)

리커다인의 부력 기능인 Buoyancy Force에 SMP(symmetric multiprocessing)를 적용하여, 해석 모델에 따라 65% 이상의 해석 속도 개선이 이루어졌다.

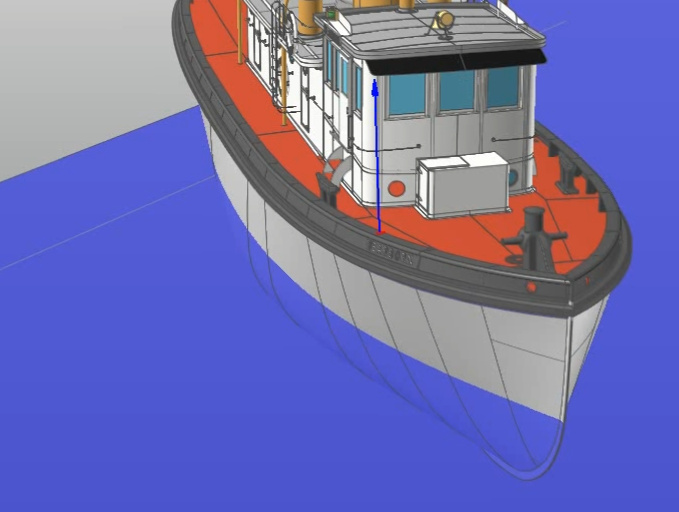

그림 3. SMP를 이용하여 부력의 계산 속도 향상

또한, 조인트 마찰력에 수직방향의 PreForce를 적용할 수 있어, 억지 끼움 상태에서의 마찰력을 효과적으로 모사할 수 있게 되었다. Screw Joint의 마찰력 계산 알고리즘도 개선되어 나사산 방향의 마찰력을 더욱 정확하게 계산할 수 있다.

MFBD(Multi Flexible Body Dynamics)

후처리 기능

해석 결과를 확인하는 후처리에서 컨투어(contour) 기능이 개선되었다. 특정 노드의 결과 값 변화를 그래프로 확인할 수 있게 되어, 여러 노드에 대한 결과 값 변화를 시각적으로 한 눈에 분석할 수 있다.

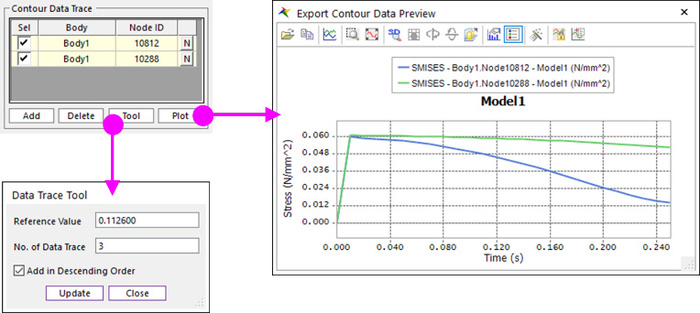

그림 4. 여러 노드에 대한 결과값 변화를 시각적으로 분석

외부 메시에 대한 품질 체크

메시(mesh)에 대한 품질 체크(quality check) 기능이 유연체의 편집 모드에서 사용할 수 있게 확장되었다. 이를 통해 외부 소프트웨어에서 생성하여 가져온 메시 데이터에 대해서도 품질 체크를 수행할 수 있게 되었다.

제어(Control)

시뮬링크 코시뮬레이션

리커다인의 General CoSim 기능을 이용하여 시뮬링크(Simulink)와 코시뮬레이션(co-simulation)을 수행할 때, 리커다인의 클라이언트 블록의 파라미터가 자동으로 세팅되도록 개선되었다. 이를 통해 코시뮬레이션 설정 과정에서 사용자 오류를 줄이고, 해석 안정성을 높일 수 있다.

툴킷(Toolkit)

DriveTrain

기어 전용 모델러를 제공하는 GearKS는 이론 기반의 기어 전용 접촉을 통해 정확한 트랜스미션 에러(transmission error)를 예측할 수 있다. 이번 리커다인 2026에서는 접촉 계산 시 Damping Exponent를 사용할 수 있게 개선되어, 보다 상세한 접촉 모델링이 가능해졌다.

Durability

하나의 모델에 대해 서로 다른 해석 조건을 가진 각각의 해석 결과를 결합하여 피로 해석을 수행할 수 있도록 기능이 개선되었다. 각각의 해석에서 계산된 Stress/Strain Recovery 결과를 Stress/Strain 히스토리 파일로 저장하고, 이를 결합하여 피로 해석을 수행할 수 있다.

Gear

유연체 웹(web)을 포함하는 기어를 생성할 때 Patch Constraint를 활용할 수 있는 기능이 새롭게 추가되었다. 사용자는 FDR 대신 Patch Constraint를 이용하여 유연체 웹을 포함하는 기어를 쉽게 생성할 수 있다. 특히, Patch Constraint를 활용해 생성한 웹 기어는 적절한 파라미터 설정을 통해 기존 FDR 방식 대비 최대 2배 빠른 계산 속도를 제공한다.

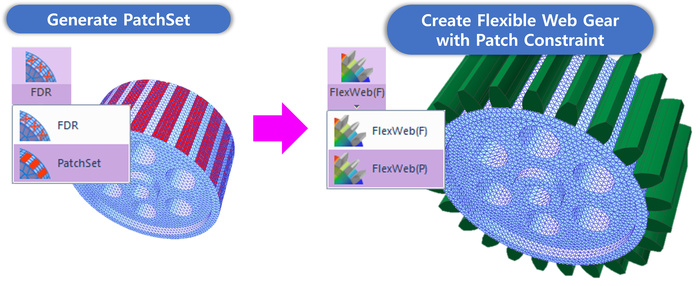

그림 5. Patch Constraint를 이용한 웹기어 생성

Tire 리뉴얼

리커다인 2026의 Tire 툴킷이 대대적으로 리뉴얼되어 타이어 해석 환경이 한층 향상되었다. 이번 업데이트를 통해 최신 MF-TIRE-2406 라이브러리를 지원하며, GTire Group으로 통합되어 단일 환경에서 다양한 타이어 모델(예 : Fiala Tire)을 설정할 수 있다.

새로운 GTire Group은 ISO-Axis 기반 좌표계를 적용해 국제 표준에 맞는 타이어 자세 정의를 지원하며, 접촉점/휠 센터 기준의 Force Display 선택이 가능해졌다. 또한, 이와 함께 해석 결과에 접촉점 및 접촉력 데이터가 추가되었으며, 다양한 노면 모델 지원으로 실제 주행 조건을 보다 정밀하게 반영할 수 있게 되었다.

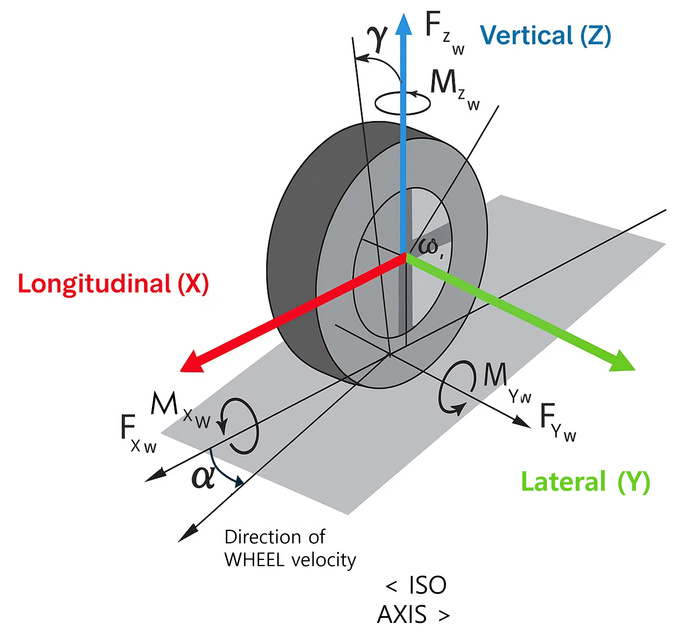

그림 6. ISO-Axis 기반 좌표계를 활용한 타이어 생성
