베리컷 9.3 : 스마트한 가공과 스마트한 시뮬레이션 지원
2022-09-01 1,200 0
  • 개발 및 공급 : 씨지텍주식회사
  • 주요 특징 : CNC 절삭·적층·하이브리드 가공을 위한 툴패스 검증, 시뮬레이션 및 최적화 기술 제공, 장비·공구·가공 소재 데이터의 활용 기능 강화, 충돌 검증 등 핵심 기능 강화, 공구 퍼포먼스 데이터 및 장비 모니터링 기능 제공 등





씨지텍은 VERICUT(베리컷)의 최신 버전인 9.3을 글로벌 출시했다. VERICUT은 모든 유형의 CNC 절삭, 적층, 하이브리드 가공을 위한 툴패스 검증, 시뮬레이션 및 최적화 분야의 기술을 제공하고 있으며, 주요 CAM 시스템과 연동되는 독립 소프트웨어이다.

가공의 디지털화 시대를 맞아 VERICUT 9.3은 공정 효율을 높일 수 있는 ‘더 스마트한’ 기능을 선보인다. 장비, 공구, 가공 소재 데이터를 보다 쉽게 시뮬레이션과 공정 개선을 위해 사용할 수 있도록 기능을 추가하거나 보완하였고, 충돌 검증 등 VERICUT의 핵심 기능들이 강화되었다. 공구 퍼포먼스 데이터 및 장비 모니터링 기능도 이번 버전에서 선보인다. 이외에도 최신 버전에서는 수백 건의 사용자 피드백을 기반한 변경 및 개선 사항이 포함되었다.

이번 버전에서는 VERICUT의 최적화 모듈인 Force(포스)의 기능도 추가되거나 강화되었다. 주요 기능의 개선과 더불어 이전 버전에서는 불가능했던 회전 공구 어셈블리의 공구 휨까지 확인할 수 있게 되었다. 공구 휨 최적화, 공구와 소재에 대한 데이터를 활용한 Force의 최적화 효과는 가공 시간 단축, 공구비 절감, 부품 가공 조도 개선 등으로 확인할 수 있다.

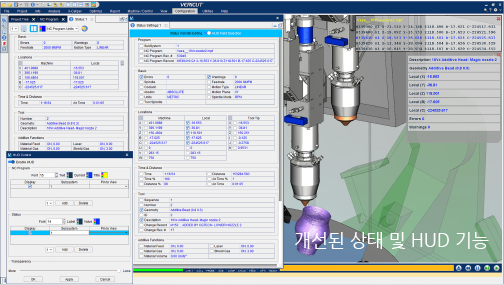

▲ 상태 및 HUD 기능이 개선됐다.




▲ VERICUT 9.3의 다크 모드 지원



VERICUT 9.3의 주요 업데이트 내용

Force 최적화 기능 향상

Force 최적화로 공구 휨을 제한하여 가공 품질을 높이고 공구 및 스핀들 베어링 사용 기한을 연장할 수 있다.

  • VERICUT 9.3에서는 홀더, 인덱스밀, CAD 모델 등 정보를 포함한 회전 공구 어셈블리 전체를 고려하여 공구 휨을 계산하도록 개선되었다.
  • 홀더가 없는 공구도 휨을 계산할 수 있다.
  • Force에서는 다른 여러 최적화 조건과 함께 볼륨제거율(VRR)을 조건으로 추가할 수 있다.
  • 솔리드 라운드 공구와 복합 공구에 대한 분석 및 최적화 기능이 향상되었다.

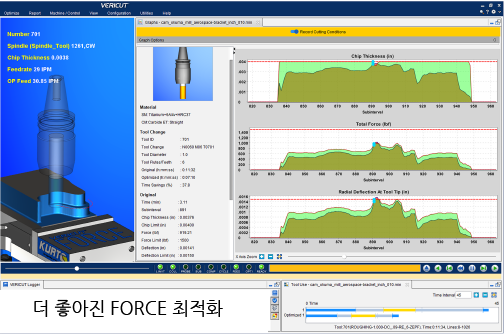

▲ Force의 최적화 향상



어셈블리 생성, 관리, 반복 사용이 가능한 어셈블리 매니저

어셈블리 매니저를 이용하면 로터리 테이블 설정, 가공용 앵글헤드, 로봇 엔드 이펙터, 치구와 가공 형상을 포함한 다양한 워크홀딩 셋업 등 CNC 장비의 일부를 생성하고 관리할 수 있다. 프로그래머는 신규 VERICUT 프로젝트에 어셈블리 라이브러리 정보를 손쉽게 불러오기 할 수 있어 업무 시간을 단축할 수 있다.




▲ VERICUT 9.3의 어셈블리 매니저



공구 퍼포먼스 데이터베이스 및 가공 최적화 데이터

공구 매니저에 추가된 공구 퍼포먼스 데이터베이스(TPD)는 다양한 가공 소재에 적합한 스핀들 시작 스피드 및 공구 이송 속도 값을 제안해 준다. 이 데이터는 VERICUT 공구 매니저의 가공 최적화 데이터(MOD)와 함께 사용한다. MOD는 프로그래머가 원하는 가공 조건에 맞는 스핀들 스피드와 이송 속도를 표로 보여준다.

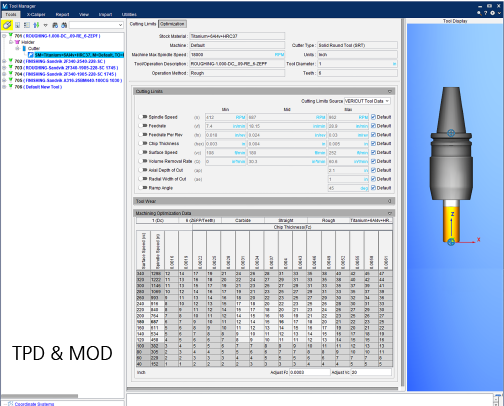

▲ 공구 매니저의 TPD 및 MOD



VERICUT의 진 그래나타(Gene Granata) 제품 총괄은 VERICUT 9.3 출시를 통해 “풍부한 가공 매트릭스, 최적의 이송 속도, 공구 휨 최적화 등 최신 가공 기술을 소프트웨어에 적용하여 사용자들이 고도로 최적화되었지만 안정적인 CNC 가공을 할 수 있게 해 준다”고 설명했다.

또한 “VERICUT 9.3에 추가된 공구 퍼포먼스 데이터베이스는 현장 작업자가 아니어도 여러 소재에 가장 적합한 피드와 스피드를 찾을 수 있도록 돕는다. 또 VERICUT의 공구 매니저는 공구 제조사가 제공하는 공구 정보를 온라인에서 직접 불러올 수도 있다. 이런 여러 기능들이 프로그래머의 업무를 돕고 CNC 장비나 부품의 파손 위험을 최대한 제거해 주어 설계대로 정확하게 가공할 수 있도록 돕는다”고 덧붙였다.

한편, 씨지텍의 한국지사인 씨지텍주식회사는 하반기 다양한 행사를 통해 VERICUT 9.3을 국내에 선보일 예정이라고 밝혔다.





■ 기사 내용은 PDF로도 제공됩니다.

정수진 sjeong@cadgraphics.co.kr


출처 : 캐드앤그래픽스 2022년 9월호
