새로워진 캐디안 2024 살펴보기 (10)

오토캐드와 양방향으로 호환되는 국산 CAD인 캐디안(CADian) 2024의 업데이트 버전인 캐디안2024 SE 제품에는 기존 버전부터 제공되던 기능인 가져오기 및 내보내기 기능을 제공하고 있다. 특히 캐디안이 버전 업되면서 기존 버전에 비해 더 다양한 파일 형식을 가져오거나 내보낼 수 있게 되었다.

이번 호에서는 가져오기(import) 기능을 이용하여 3D 파일 형식인 STEP, IGES, OBJ 파일을 가져오는 방법에 대해서 자세히 살펴보도록 하겠다.

■ 최영석
캐디안 기술지원팀 부장으로 기술지원 업무 및 캐드 강의를 담당하고 있다.
홈페이지 | www.cadian.com
카페 | https://cafe.naver.com/ilovecadian

STEP 파일 가져오기

STEP 파일은 대다수의 3D CAD 프로그램에서 범용으로 사용되는 국제 표준 규격이다. 서로 다른 CAD 프로그램 혹은 3D 모델링 프로그램 등에서 전용 파일 형식이 지원되지 않아 불러올 수 없는 경우를 대비하여 데이터 교환용 파일 형식으로 사용된다. 캐디안에서도 가져오기로 STEP 파일을 가져올 수 있어서 편리하다.

STEP 파일을 캐디안으로 가져오는 방법을 알아보겠다.

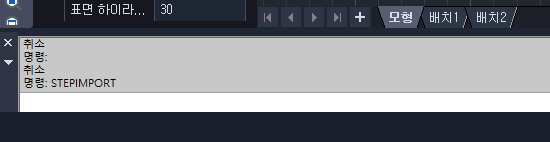

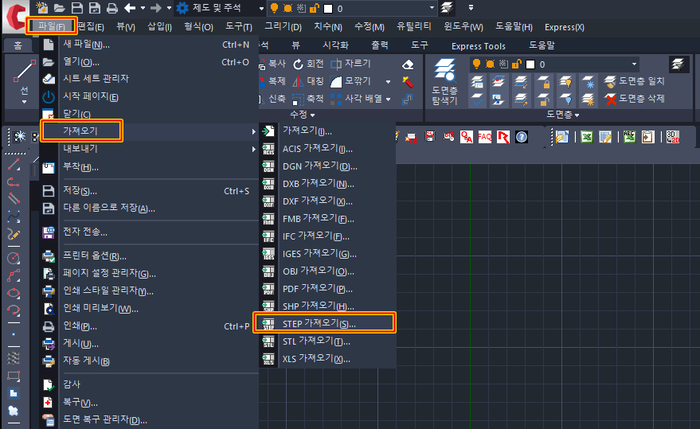

1. 메뉴에서 파일 → 가져오기 → STEP 가져오기 항목을 클릭하여 실행하거나, 명령 창에 ‘stepimport’를 입력한다

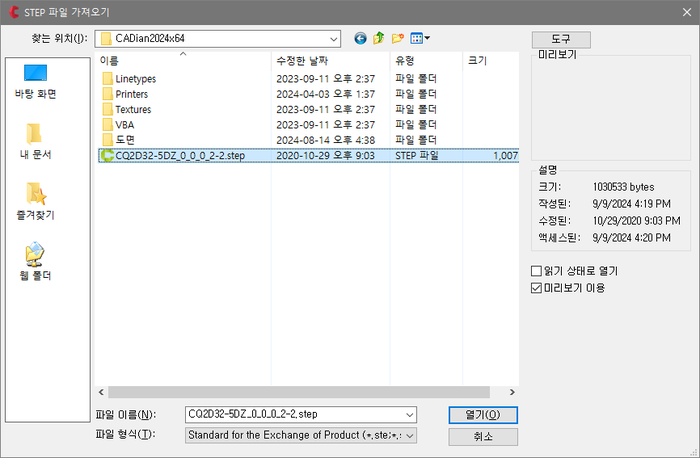

2. STEP 파일 가져오기 창이 표시되면 가져올 STEP 파일의 폴더로 이동한 뒤, 원하는 STEP 파일(또는 STP 파일)을 선택하고 ‘열기’ 버튼을 클릭한다.

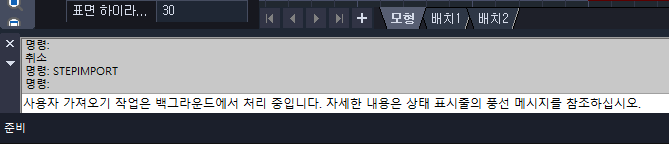

3. 명령 창에 ‘사용자 가져오기 작업은 백그라운드에서 처리 중입니다. 자세한 내용은 상태 표시줄의 풍선 메시지를 참조하십시오’라는 메시지가 표시된다. 잠시 기다린다.

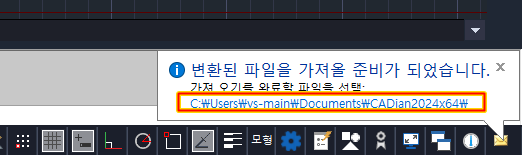

4. 캐디안 화면의 오른쪽 아래에 ‘변환된 파일을 가져올 준비가 되었습니다’라는 풍선 도움말이 표시되면 아래쪽의 파일을 클릭한다.

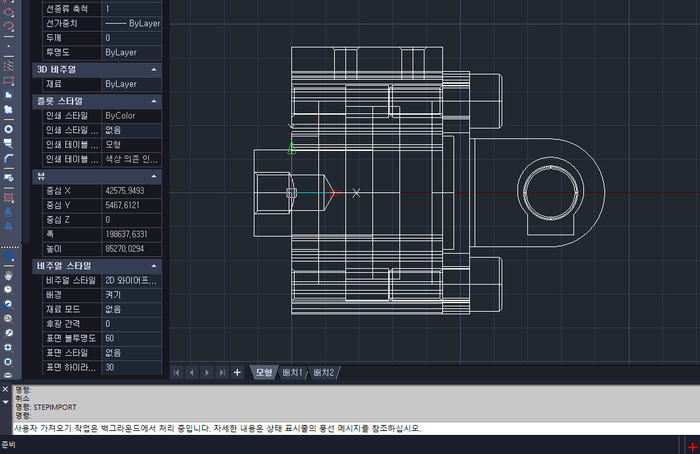

5. 잠시 뒤 도면 영역에 STEP 파일이 임포트되어 화면에 표시된다.

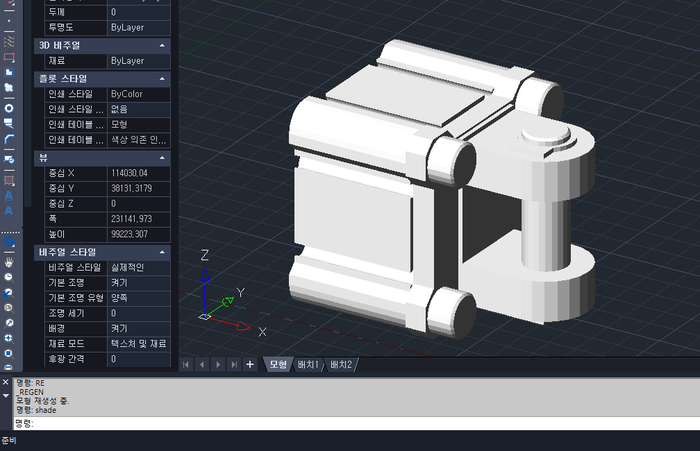

6. 3dorbit, shade 등의 작업을 통해서 객체 표시 방법을 변경할 수 있다.

IGES 파일 가져오기

IGES 파일 역시 대다수의 3D CAD 프로그램에서 범용으로 사용되는 국제 표준 규격이다. 데이터 교환용 파일 형식으로 사용되며, 캐디안에서도 가져오기로 가져올 수 있어서 편리하다.

■ 자세한 기사 내용은 PDF로 제공됩니다.
